13602556382
針對MBR膜破裂問題，需快速定位破損位置并采取針對性措施，防止污染物穿透、污泥流失及系統(tǒng)崩潰。以下是具體處理步驟與解決方案：
一、破裂原因快速診斷
| 破裂表現(xiàn) | 可能原因 | 檢測方法 |
|---|---|---|
| 出水渾濁/SS突增 | 膜絲斷裂（中空纖維膜） | 目視檢查、泡點試驗 |
| 跨膜壓差（TMP）驟降 | 膜片劃傷（平板膜） | 壓力衰減測試、染色劑滲透實驗 |
| 曝氣異常（氣泡不均） | 膜組件密封圈老化或破損 | 拆解檢查密封件完整性 |
二、應急處理措施
-
1、立即停機隔離-
關閉破裂膜組件的進水閥門，停止抽吸泵，防止污泥進入產(chǎn)水管網(wǎng)。
-
記錄破裂發(fā)生時的運行參數(shù)（TMP、流量、曝氣量等）。
-
-
2、臨時截污
-
對中空纖維膜單根斷絲：使用專用硅膠堵頭封堵破損膜絲兩端。
-
平板膜局部破損：臨時覆蓋耐酸堿膠帶（如聚四氟乙烯膠帶），維持短期運行（不超過24小時）。
-
-
3、水質(zhì)監(jiān)控與調(diào)整
-
加強出水水質(zhì)檢測（每1小時測SS、COD），若SS>10 mg/L，需啟用備用膜組件或切換至旁路處理。
-
三、膜組件修復與更換
1. 中空纖維膜修復
-
單根斷絲：
使用膜絲專用堵頭封堵，并標記位置，待系統(tǒng)停機時更換單支膜元件。 -
大面積破損：
整支膜元件更換，更換前需用清水沖洗膜殼內(nèi)殘留污泥。
2. 平板膜修復
-
膜片劃傷：
若損傷面積<5 cm²，可涂覆環(huán)氧樹脂修補劑（耐pH 2-12）；若>5 cm²，需更換單片膜。 -
框架密封失效：
更換密封圈（材質(zhì)需匹配廢水特性，如EPDM橡膠耐酸堿，NBR耐油）。
3. 更換操作要點
-
離線清洗：舊膜組件拆下后，先用0.5%次氯酸鈉+1%檸檬酸浸泡清洗，回收可用膜片。
-
安裝校驗：新膜組件安裝后，進行氣密性測試（0.1 MPa保壓10分鐘，壓降<5%為合格）。
四、預防膜破裂的關鍵措施
-
1、運行控制
-
避免瞬時高流量沖擊：控制膜通量≤設計值的120%（如設計25 L/(m²·h)，實際運行≤30 L/(m²·h)）。
-
優(yōu)化曝氣強度：確保膜表面剪切力≥0.3 N/m²（如中空纖維膜曝氣量≥0.4 Nm³/(m²·h)）。
-
-
2、膜材料與設計優(yōu)化
-

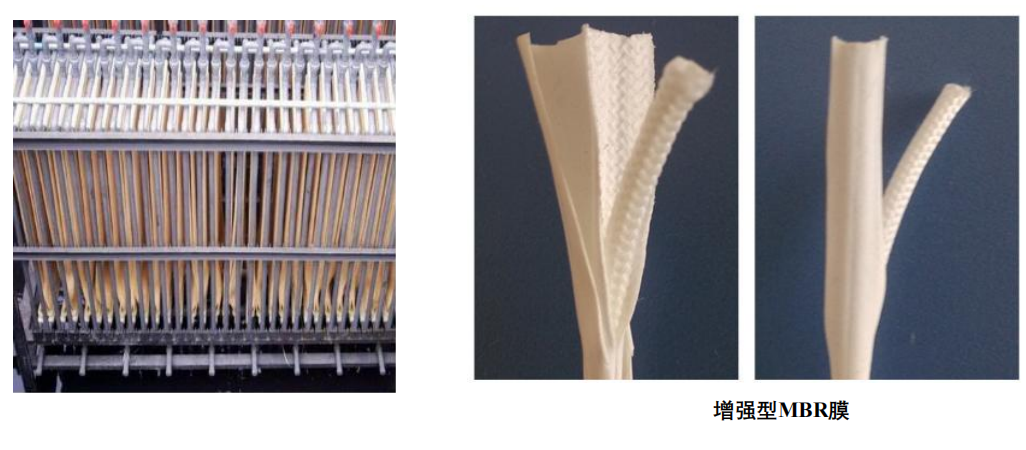

選擇抗拉強度高的膜材料：如增強型PVDF中空纖維膜（斷裂強度≥200 N）。
-
增加預過濾：進水端設置100-300 μm自清洗過濾器，攔截尖銳顆粒物。
-
-
3、周期性維護
-
每月進行完整性檢測：采用壓力衰減法（0.1 MPa加壓，5分鐘內(nèi)壓降<10%為正常）。
-
每季度檢查膜組件緊固件：防止振動導致的密封失效或結構松動。
-
-
