13602556382
清洗MBR膜是否延長其壽命，取決于清洗的方法、頻率和操作合理性。以下是具體分析：
1. 合理清洗對(duì)膜壽命的積極影響
- 恢復(fù)通量，減少不可逆污染
及時(shí)清洗可去除膜表面的可逆污染（如濾餅層、有機(jī)沉積物），避免污染物長期積累導(dǎo)致膜孔堵塞或形成不可逆污染（如生物膜、結(jié)垢），從而延緩膜性能衰減。
- 降低跨膜壓差（TMP）
定期清洗能維持較低的操作壓力，減少膜材料因高壓產(chǎn)生的物理拉伸或疲勞損傷。
- 防止微生物腐蝕
生物污染（如EPS、SMP）若未及時(shí)清除，可能分泌酸性或酶類物質(zhì)腐蝕膜材料，清洗可阻斷這一過程。
2. 不當(dāng)清洗對(duì)膜壽命的負(fù)面影響
- 化學(xué)清洗的副作用
頻繁使用強(qiáng)酸（HCl）、強(qiáng)堿（NaOH）或氧化劑（NaClO）可能破壞膜材料結(jié)構(gòu)：
氧化劑（如次氯酸鈉）：導(dǎo)致PVDF膜脆化、親水性下降；
酸/堿：過度清洗可能溶蝕膜表面涂層，加速老化。

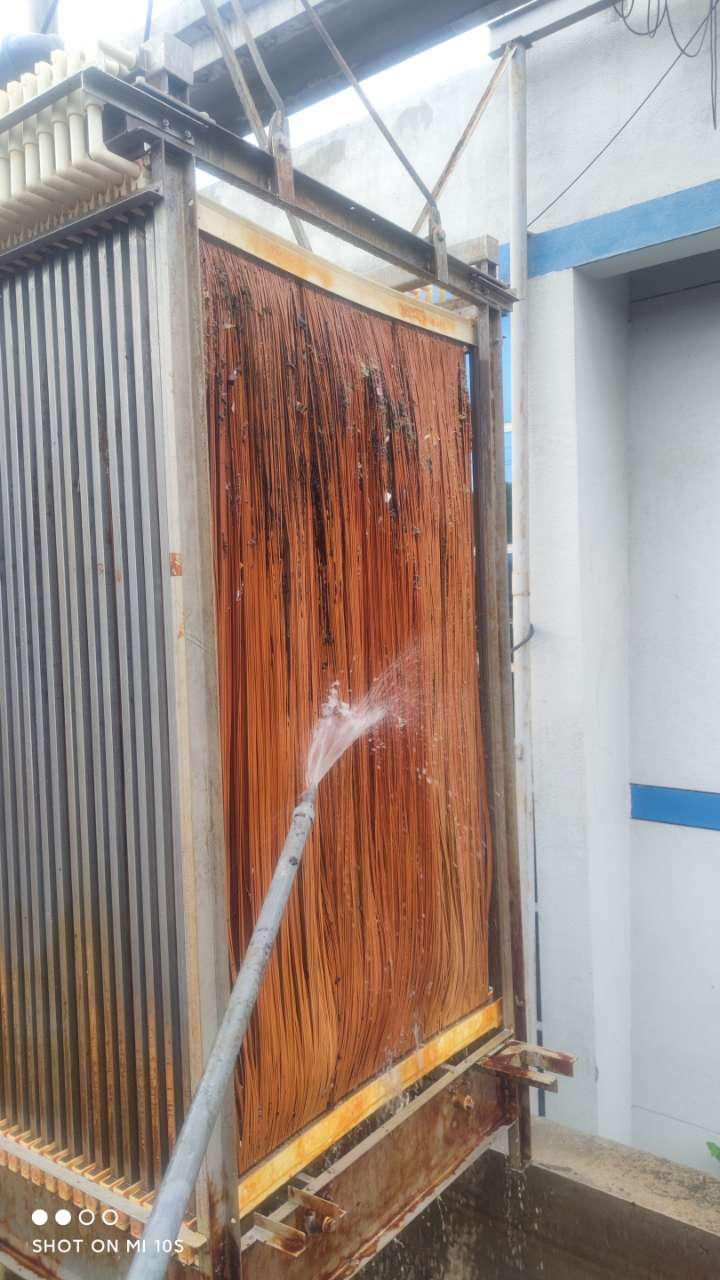

- 物理清洗的機(jī)械損傷
高壓反沖洗或空氣擦洗若強(qiáng)度過高，可能磨損膜絲表面，尤其對(duì)中空纖維膜的機(jī)械強(qiáng)度影響顯著。
3. 延長膜壽命的清洗策略
（1）分類清洗：針對(duì)性選擇方法
維護(hù)性清洗（Maintenance Cleaning）
頻率：每1~3天進(jìn)行一次（根據(jù)通量下降情況）；
方法：在線反沖洗（清水或低濃度NaClO溶液）；
目的：去除可逆污染，避免累積。
恢復(fù)性清洗（Recovery Cleaning）
頻率：跨膜壓差（TMP）驟升或通量下降30%時(shí)觸發(fā)；
方法：離線浸泡（酸洗去除無機(jī)垢，堿洗+NaClO去除有機(jī)物和生物膜）；
關(guān)鍵：控制藥劑濃度（如NaClO≤0.5%，pH≤10）和浸泡時(shí)間（≤2小時(shí)）。
（2）優(yōu)化操作參數(shù)
化學(xué)清洗條件：
溫度：20~35℃（避免高溫加速膜降解）；
壓力：低于膜耐受極限（通常≤0.1 MPa）；
沖洗：清洗后徹底用清水沖洗，防止藥劑殘留。
物理清洗控制：
反沖洗壓力：≤0.05 MPa；
空氣擦洗強(qiáng)度：0.5~1.5 Nm³/(m²·h)。
（3）預(yù)防性措施
預(yù)處理優(yōu)化：加強(qiáng)進(jìn)水SS控制（如前置超細(xì)格柵、調(diào)節(jié)池均質(zhì)），減少污染物負(fù)荷；
生物系統(tǒng)調(diào)控：維持活性污泥良好狀態(tài)（MLSS 8~12 g/L，SVI 50~150 mL/g），減少EPS分泌；
膜組件保護(hù)：避免高濃度廢水直接沖擊，控制曝氣強(qiáng)度（防止膜絲振動(dòng)摩擦斷裂）。
結(jié)論
合理清洗MBR膜能有效延長其壽命，但需遵循以下原則：
分級(jí)清洗：日常維護(hù)清洗為主，深度化學(xué)清洗為輔；
藥劑溫和化：優(yōu)先使用低濃度、低腐蝕性清洗劑；
動(dòng)態(tài)調(diào)整：根據(jù)水質(zhì)、通量、TMP變化靈活制定清洗計(jì)劃；
設(shè)備維護(hù)：定期檢查膜組件完整性，及時(shí)更換破損膜片。
注意：膜壽命還與材料質(zhì)量、工藝設(shè)計(jì)密切相關(guān)，需結(jié)合制造商建議和實(shí)際運(yùn)行數(shù)據(jù)綜合優(yōu)化。
